Extrusora de doble tornillo TPV para compuestos de extrusión

Los vulcanizados termoplásticos (TPV) son materiales compuestos avanzados que combinan la elasticidad del caucho con la flexibilidad de los materiales plásticos. Esto les confiere ventajas únicas para las industrias automotriz, de la construcción y de bienes de consumo. Sus ventajas específicas los hacen indispensables para estas industrias. Los TPV se producen mediante vulcanización dinámica, lo que permite que los materiales mantengan una durabilidad y flexibilidad excepcionales. Esta guía explica el proceso básico de producción de los TPV, prestando especial atención a... extrusora de doble tornillo y procesos de compuestos. Además, la guía explica los beneficios de los TPV en diferentes aplicaciones. Esto resulta útil para quienes se inician en la producción de TPV y buscan optimizar sus líneas de producción. Esta guía proporciona información sobre la eficiencia y la calidad de la producción.

Introducción a TPV y extrusión de doble tornillo

¿Qué es TPV?

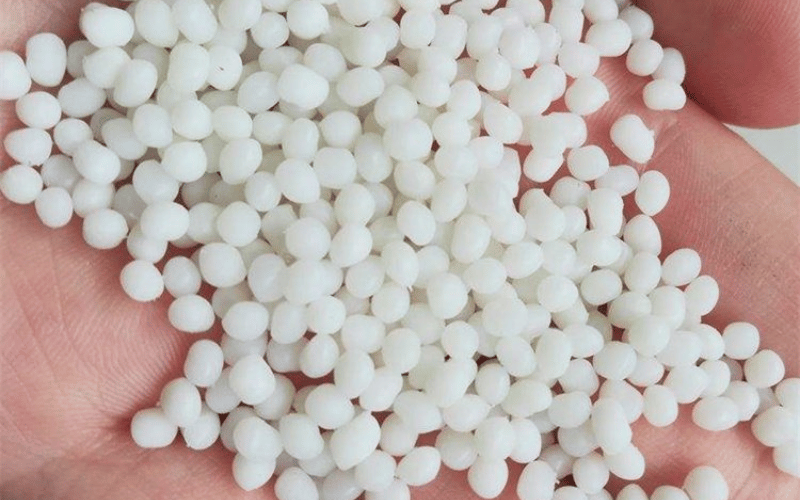

Los vulcanizados termoplásticos (TPV) son una subclase específica de elastómeros termoplásticos (TPE) que combinan las características del caucho y el termoplástico. Sufren vulcanización dinámica, que consiste en la dispersión de partículas de caucho finamente dispersas en el termoplástico. Esta estructura distintiva proporciona a los TPV una excelente tenacidad, flexibilidad y resistencia al desgarro, así como una mayor resistencia al calor y a los productos químicos. Esto los hace adecuados para aplicaciones críticas, como sellos, juntas y mangueras automotrices.

Descripción general de las extrusoras de doble tornillo

Las extrusoras de doble tornillo son equipos sofisticados que se utilizan para mezclar, fundir y moldear eficientemente materiales como los TPV. A diferencia de las extrusoras de un solo tornillo, los modelos de doble tornillo cuentan con dos tornillos engranados que pueden girar en la misma dirección (corrotación) o en direcciones opuestas (contrarrotación). Estas máquinas son indispensables en procesos que requieren una mezcla precisa de modificadores, como aditivos, cargas o refuerzos, en el material base.

Las principales ventajas de las extrusoras de doble tornillo incluyen:

• Mezcla superior:Su diseño asegura una completa dispersión de partículas de caucho y aditivos en los TPV.
• Flexibilidad de procesos:Pueden manejar una amplia gama de materiales y formulaciones, lo que los hace versátiles para diversas industrias.
• Alto rendimiento:Las extrusoras de doble tornillo son capaces de producir grandes volúmenes de TPV de manera eficiente.

Importancia de la composición en el procesamiento de TPV

Los beneficios de una composición eficaz incluyen:

• Propiedades de materiales mejoradas:La mezcla adecuada garantiza una elasticidad, resistencia y resistencia química consistentes en el TPV.
• Formulaciones personalizables:La preparación de compuestos permite a los fabricantes adaptar los TPV para aplicaciones específicas, como resistencia a altas temperaturas o mayor flexibilidad.
• Eficiencia del proceso:El uso de una extrusora de doble tornillo para la preparación de compuestos reduce el desperdicio de material y garantiza una calidad uniforme en todos los lotes.

Componentes de una extrusora de doble tornillo

Diseño y configuración de tornillos

Los tornillos de una extrusora de doble tornillo son el corazón de la máquina y desempeñan un papel fundamental en el procesamiento de materiales. Su diseño y configuración influyen directamente en la mezcla, la fusión y el transporte de materiales como TPV o TPE. Los aspectos clave incluyen:

• Elementos de tornilloSon modulares y se pueden personalizar para tareas específicas, como el transporte, el amasado o la mezcla. Por ejemplo, los bloques de amasado se utilizan para mejorar la dispersión del material.
• Diámetro y longitud del tornilloLa relación entre la longitud y el diámetro del tornillo (relación L/D) afecta el tiempo de residencia y la eficiencia de la mezcla. Una relación L/D más alta proporciona una mejor mezcla, pero requiere más energía.
• Tornillos entrelazadosLos tornillos gemelos pueden ser corrotativos (en la misma dirección) o contrarrotativos (en direcciones opuestas). Los tornillos corrotativos son ideales para mezclas de alto cizallamiento, mientras que los contrarrotativos son mejores para materiales delicados.

Componentes de la máquina extrusora

Una extrusora de doble tornillo consta de varios componentes clave que trabajan juntos para procesar los materiales de manera eficiente:

1. TolvaAquí es donde se introducen las materias primas, como pellets o polvos, en la máquina. Algunas tolvas incluyen alimentadores para una dosificación precisa de aditivos.
2. BarrilEl cilindro alberga los tornillos y proporciona el ambiente para calentar, mezclar y transportar los materiales. Está dividido en zonas con controles de temperatura independientes.
3. Sistema de manejo:Esto acciona los tornillos, controlando su velocidad y torque para garantizar un flujo de material constante.
4. Sistemas de calefacción y refrigeración:Éstos regulan la temperatura dentro del barril, evitando la degradación del material y asegurando condiciones óptimas de procesamiento.
5. Morir:La matriz da forma al material procesado en la forma deseada, como hebras o láminas, antes de salir de la extrusora.

Sistema de peletización en extrusión de doble tornillo

El sistema de peletización es una parte crucial de la extrusión de doble tornillo, ya que convierte el material procesado en pellets uniformes para facilitar su manipulación y uso posterior. Los métodos de peletización más comunes incluyen:

• Peletización de caras con matriz en calienteEl material fundido se corta en pellets inmediatamente después de salir de la matriz. Este método es eficiente y produce gránulos lisos y uniformes.
• Peletización de hebrasEl material se extruye en hebras, se enfría en un baño de agua y luego se corta en gránulos. Esta técnica es ideal para materiales que requieren un tamaño y una forma de gránulo precisos.
• Peletización submarinaEl material se corta en gránulos mientras se sumerge en agua, lo que los enfría y solidifica simultáneamente. Este método se utiliza a menudo para la producción de alto rendimiento.

Cada sistema de peletización se elige en función de las propiedades del material y los requisitos específicos de la aplicación.

Proceso de preparación de compuestos de TPV

Entendiendo la línea de capitalización

La línea de compuestos es la columna vertebral del proceso de producción de TPV, ya que es en esta sección donde las materias primas se mezclan, funden y vulcanizan dinámicamente para obtener compuestos de alto rendimiento. Está compuesta por una extrusora de doble tornillo, alimentadores para una dosificación precisa y equipos de enfriamiento y peletización posteriores. La extrusora de doble tornillo es fundamental para lograr las propiedades únicas de los TPV, ya que garantiza una mezcla y dispersión completas de las partículas de caucho dentro de la matriz termoplástica. Cada etapa de la línea se gestiona cuidadosamente para garantizar la consistencia de la calidad y el rendimiento.

Función del masterbatch en la preparación de compuestos de TPV

El masterbatch desempeña un papel fundamental en el proceso de formulación de TPV al introducir aditivos, colorantes o refuerzos en forma concentrada. Simplifica el proceso de producción al garantizar una distribución uniforme de estos componentes sin necesidad de manipular directamente los aditivos crudos. Por ejemplo:

• Masterbatch de color:Agrega color consistente al TPV sin afectar sus propiedades.
• Masterbatch aditivo:Mejora características específicas, como la resistencia a los rayos UV, la resistencia al fuego o la estabilidad térmica.
  El uso de masterbatch no solo mejora la eficiencia sino que también asegura la uniformidad en el producto final, reduciendo el riesgo de defectos o inconsistencias.

Utilizando TPE y otros materiales

En la fabricación de compuestos de TPV, se combinan elastómeros termoplásticos (TPE) y otros materiales para lograr el equilibrio deseado de flexibilidad, durabilidad y procesabilidad. El TPE actúa como matriz termoplástica, proporcionando la estructura base para el compuesto. Otros materiales utilizados en el proceso incluyen:

• Goma:Normalmente, el caucho EPDM (monómero de etileno propileno dieno) se vulcaniza dinámicamente para crear la fase elástica del TPV.
• RellenosSe añaden materiales como talco o carbonato de calcio para mejorar la rigidez o reducir costos.
• Auxiliares de procesamiento:Éstos mejoran el flujo y la procesabilidad del compuesto durante la extrusión.
  Al seleccionar y mezclar cuidadosamente estos materiales, los fabricantes pueden adaptar los TPV para aplicaciones específicas, como sellos automotrices, dispositivos médicos o juntas industriales.

Aplicaciones de las extrusoras de doble tornillo TPV

Aplicaciones industriales del TPV

Los TPV (vulcanizados termoplásticos) se fabrican mediante extrusoras de doble tornillo, lo que los hace ideales para aplicaciones industriales gracias a su flexibilidad, durabilidad y resistencia química. Son esenciales en la fabricación de juntas, sellos y mangueras, ya que los TPV deben rendir al máximo en entornos industriales rigurosos. Se producen según los requisitos de precisión industrial, lo que hace muy común su uso en aplicaciones industriales a medida. Por ejemplo, los TPV son sellos resistentes al aceite para maquinaria y juntas resistentes a la intemperie en la construcción.

TPV en automoción y productos de consumo

Los sectores de la automoción y los bienes de consumo se encuentran entre los mayores usuarios de TPV, gracias a su ligereza, reciclabilidad y versatilidad. En la industria automotriz, los TPV se utilizan para:

• Sellos de intemperie: Proporciona flexibilidad y durabilidad en temperaturas extremas.
• Mangueras y tubos:Ofreciendo resistencia a aceites y productos químicos.
• Componentes interiores:Añadiendo una sensación de suavidad al tacto a los tableros y molduras.

En los productos de consumo, los TPV se encuentran en artículos como:

• Sellos para electrodomésticos:Asegurar cierres herméticos en frigoríficos y lavadoras.
• Empuñaduras y manijas:Aporta comodidad y resistencia al deslizamiento en herramientas y utensilios.
• Dispositivos portátiles:Ofrecemos materiales flexibles y respetuosos con la piel para bandas de fitness y dispositivos médicos.

Beneficios del uso de TPV en diversas industrias

Los TPV ofrecen varias ventajas que los convierten en un material preferido en todas las industrias:

• ReciclabilidadA diferencia del caucho tradicional, los TPV se pueden reprocesar, lo que reduce el desperdicio y apoya los objetivos de sostenibilidad.
• Ligero:Su menor densidad en comparación con el caucho ayuda a reducir el peso total de los productos, especialmente en aplicaciones automotrices.
• Rentabilidad:Los TPV combinan las propiedades del caucho y el plástico, eliminando la necesidad de materiales separados y reduciendo los costos de producción.
• DurabilidadResisten el desgaste, el deterioro y los factores ambientales como la exposición a los rayos UV, lo que garantiza un rendimiento duradero.
• PersonalizaciónLos TPV se pueden adaptar con aditivos y rellenos para cumplir con los requisitos de aplicación específicos, desde resistencia a altas temperaturas hasta una mayor flexibilidad.

Ventajas de la extrusión de doble tornillo

Eficiencia en la extrusión de plástico

El método de extrusión de doble tornillo ofrece una eficacia inigualable en el procesamiento de elastómeros y plásticos. Los tornillos entrelazados mejoran la mezcla y la fusión, garantizando una uniformidad constante del material. Este nivel de eficiencia reduce el tiempo de producción y el desperdicio, lo cual es importante en la producción en masa. Además, las extrusoras de doble tornillo están equipadas con instrumentos de control que permiten medir con precisión la temperatura, la presión y la velocidad de rotación del tornillo, lo que permite procesar las recetas más complejas.

Flexibilidad en el procesamiento de diferentes materiales

La versatilidad en los tipos de materiales procesados por la extrusión de doble tornillo es una de sus principales ventajas. Los vulcanizados termoplásticos (TPV) y los elastómeros termoplásticos (TPE) pueden procesarse con extrusoras de doble tornillo, ya que manejan materiales de diferentes viscosidades y composiciones. También son eficaces para la adición de modificadores, cargas y refuerzos, lo que permite la producción de compuestos a medida para usos específicos. Gracias a esta versatilidad, las extrusoras de doble tornillo son indispensables en industrias que van desde la automotriz hasta la de bienes de consumo.

Comparación con extrusoras de un solo tornillo

Las extrusoras de doble tornillo superan a las extrusoras de un solo tornillo en varias áreas críticas:

• Capacidad de mezcla:Los tornillos gemelos proporcionan una mejor mezcla y dispersión, especialmente para materiales que requieren aditivos o formulaciones complejas.
• Control de procesos:Las extrusoras de doble tornillo ofrecen un control más preciso sobre los parámetros de procesamiento, lo que da como resultado una calidad de producto constante.
• Versatilidad de materiales:Mientras que las extrusoras de un solo tornillo están limitadas a materiales más simples, las extrusoras de doble tornillo pueden manejar una gama más amplia de polímeros y mezclas.
• Eficiencia de salida:Las extrusoras de doble tornillo logran mayores tasas de rendimiento, lo que las hace más adecuadas para la producción a gran escala.

Si bien las extrusoras de un solo tornillo son más simples y rentables para aplicaciones básicas, las extrusoras de doble tornillo son la opción preferida para necesidades de procesamiento avanzadas.

Desafíos y soluciones en el procesamiento de TPV

Desafíos comunes en la composición de doble tornillo

El procesamiento de vulcanizados termoplásticos (TPV) mediante extrusoras de doble tornillo puede presentar diversos desafíos que afectan la eficiencia y la calidad del producto. Algunos de los problemas más comunes incluyen:

• Inconsistencias materiales:Las variaciones en la calidad de la materia prima pueden provocar una mezcla desigual o una mala dispersión de las partículas de caucho dentro de la matriz termoplástica.
• Calentamiento excesivo:El calor excesivo durante el compuesto puede degradar el material, afectando su elasticidad y durabilidad.
• morir hincharse:Los TPV pueden expandirse levemente después de salir de la matriz, lo que genera imprecisiones dimensionales en el producto final.
• Úsese y tírese:Las elevadas fuerzas de corte en las extrusoras de doble tornillo pueden provocar desgaste en los tornillos y cilindros, lo que reduce la vida útil y el rendimiento del equipo.

Soluciones innovadoras para un mejor rendimiento

Para abordar estos desafíos, los fabricantes están adoptando soluciones innovadoras que mejoran la eficiencia y la confiabilidad del procesamiento de TPV:

• Pruebas avanzadas de materiales:Las pruebas periódicas de las materias primas garantizan una calidad constante, reduciendo el riesgo de defectos durante la preparación.
• Diseño de tornillo optimizado:La personalización de elementos de tornillo para formulaciones de TPV específicas mejora la mezcla y minimiza el sobrecalentamiento.
• Sistemas de control de temperatura:Las extrusoras modernas cuentan con controles de temperatura precisos para evitar la degradación del material y mantener condiciones de procesamiento constantes.
• Componentes resistentes al desgaste:El uso de materiales duraderos para tornillos y cilindros prolonga la vida útil del equipo y reduce los costos de mantenimiento.
• Monitoreo en tiempo real:Los sensores y los sistemas impulsados por IA proporcionan datos en tiempo real sobre los parámetros del proceso, lo que permite realizar ajustes rápidos para mantener la calidad del producto.

Tendencias futuras en la tecnología de extrusión de TPV

El futuro de la tecnología de extrusión de TPV se centra en la sostenibilidad, la eficiencia y la automatización avanzada. Las tendencias emergentes incluyen:

• TPV reciclablesLas innovaciones en la ciencia de los materiales están dando lugar a TPV más fáciles de reciclar, en línea con los objetivos globales de sostenibilidad.
• Sistemas de extrusión inteligentesLas extrusoras habilitadas para IA e IoT son cada vez más comunes y ofrecen monitoreo en tiempo real y mantenimiento predictivo para reducir el tiempo de inactividad.
• Diseños energéticamente eficientes:Los fabricantes están desarrollando extrusoras con menor consumo de energía, reduciendo los costos operativos y el impacto ambiental.
• Extrusión 3DLa combinación de la extrusión con la tecnología de impresión 3D está abriendo nuevas posibilidades para crear productos TPV complejos y personalizados.

Preguntas frecuentes

P: ¿Qué es una extrusora de doble tornillo TPV?

R: Una extrusora de doble tornillo TPV es una máquina especializada diseñada para procesar vulcanizados termoplásticos (TPV). Utiliza dos tornillos engranados para mezclar y extruir eficientemente polímeros, elastómeros y aditivos, produciendo materiales TPV de alta calidad para aplicaciones como componentes automotrices y sellos industriales.

P: ¿Cómo funciona el proceso de extrusión en una extrusora de doble tornillo?

R: En una extrusora de doble tornillo, se introducen materias primas como termoplásticos y rellenos en la tolva. Los tornillos transportan los materiales a través del cilindro, donde se calientan, se mezclan y se funden. El material fundido se moldea en una hebra continua, lo que garantiza una calidad constante y las propiedades deseadas en los productos finales de TPV.

P: ¿Cuáles son las ventajas de utilizar una extrusora de doble tornillo para el procesamiento de TPV?

R: Las extrusoras de doble tornillo ofrecen una mezcla superior, un control preciso de la velocidad del tornillo y una incorporación eficiente de aditivos y cargas. Su diseño facilita una mejor gestión térmica y una vulcanización dinámica, lo que se traduce en una mejor calidad del producto, procesabilidad y eficiencia de producción.

P: ¿Qué tipos de materiales se pueden procesar con una extrusora de doble tornillo?

R: Las extrusoras de doble tornillo pueden procesar diversos materiales, incluyendo termoplásticos como polipropileno (PP), polietileno (PE) y cloruro de polivinilo (PVC). También son ideales para elastómeros termoplásticos (TPE), vulcanizados termoplásticos (TPV) y otros polímeros, lo que permite la producción de diversos productos con propiedades personalizadas.

P: ¿Cuál es la importancia del diseño del tornillo en una extrusora de doble tornillo?

R: El diseño del tornillo es fundamental para optimizar el proceso de extrusión. Los tornillos entrelazados mejoran la mezcla y el transporte del material, y se pueden personalizar configuraciones específicas para satisfacer los requisitos de procesamiento. Ajustar la geometría del tornillo influye en el par, el control de temperatura y la calidad general del producto.

P: ¿Cómo funciona el sistema de peletización en una línea de producción de TPV?

A: El sistema de peletización enfría y corta las hebras extruidas en pellets uniformes. Se utilizan métodos como el anillo de agua o la peletización subacuática según las características deseadas del pellet. Este proceso garantiza que los pellets cumplan con las propiedades requeridas para futuras aplicaciones.

P: ¿Qué papel juegan los aditivos en la producción de TPV?

R: Los aditivos mejoran las propiedades del TPV durante la extrusión, mejorando su dureza, flexibilidad, estabilidad térmica y otras características de rendimiento. Entre los aditivos comunes se incluyen rellenos, colorantes y coadyuvantes de procesamiento, que contribuyen a lograr la calidad deseada en el producto final.

P: ¿Cómo garantizan los proveedores la calidad de los materiales TPV?

R: Los proveedores garantizan la calidad del TPV mediante rigurosas pruebas y medidas de control de calidad. Supervisan los parámetros de extrusión, comprueban las propiedades mecánicas y térmicas, y garantizan la consistencia de las materias primas. Contar con sistemas de control fiables es esencial para ofrecer productos TPV de alta calidad.

Conclusión

Los TPV son una tecnología avanzada, ya que poseen una combinación única de caucho elástico y plástico, similar a la procesabilidad de los materiales. Los vulcanizados termoplásticos se están convirtiendo en un material básico para aplicaciones de alto rendimiento. El método de extrusión de doble tornillo ayuda a mantener la fiabilidad constante, la producción eficiente, la personalización y la adaptación a los requisitos específicos de los TPV. Además, con la evolución de la industria, se espera que los avances en los procesos de fabricación de TPV los mejoren aún más. Estas innovaciones en el diseño se centran en los TPV suspendidos, los sistemas de extrusión inteligentes y los sistemas energéticamente eficientes que requieren los sistemas de fabricación de TPV. La combinación y modificación de los procesos para dominarlos puede permitir a los fabricantes utilizarlos, junto con otras ventajas, para ayudarles a satisfacer la alta demanda.
